产品介绍

              产品材质：金属外壳
              超低功耗：待机电流小于30mA。

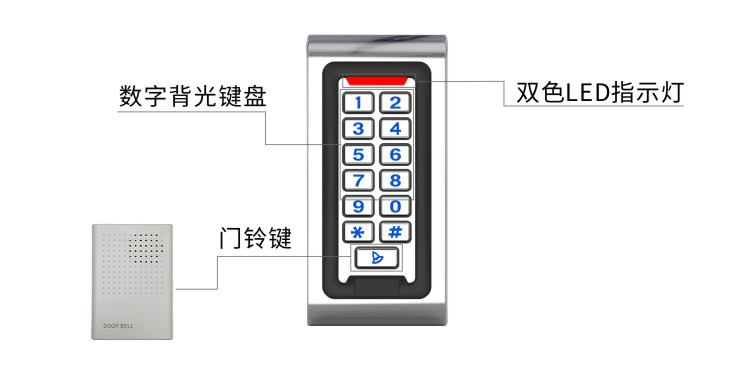

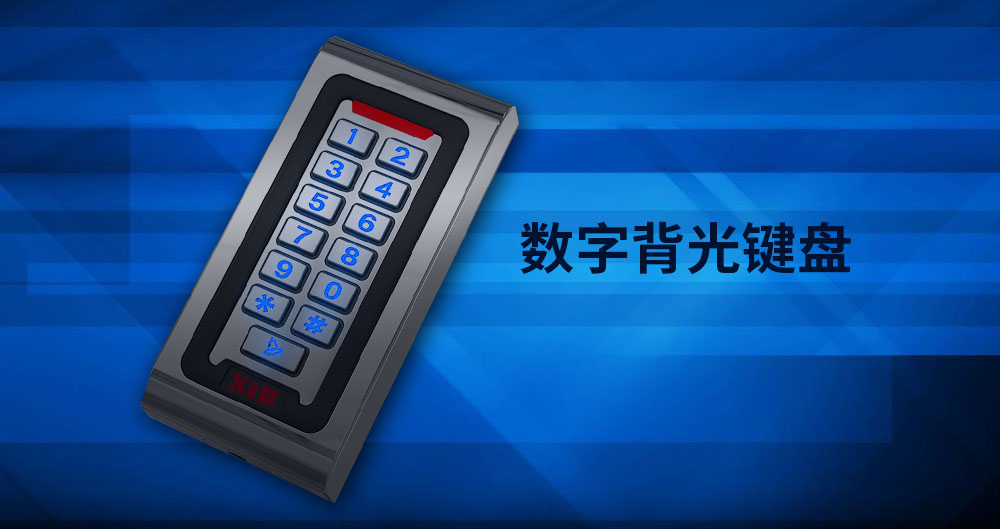

              夜光键盘：夜晚也能操作键盘。

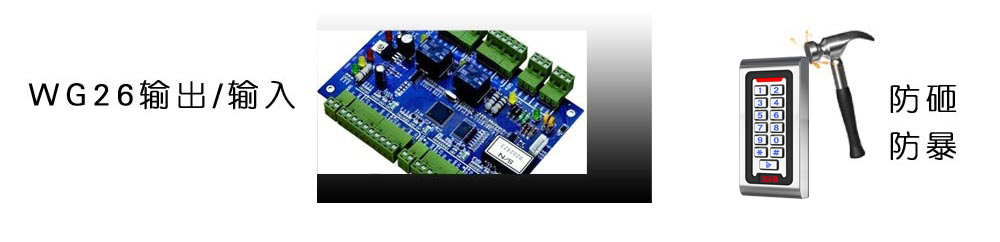

              韦根输出：可对外输出Wg26卡号或Wg34按键号。

              有门铃按键和接口：按键与电路隔离，可外接任何门铃。

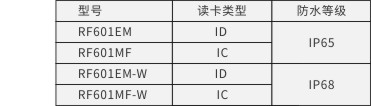

     产品型号

线序

标识

颜色

功能描述

BELL_A

紫色

门铃按钮一端

BELL_B

灰色

门铃按钮另一端

LED

蓝

接控制器LED控制端

Beeper

黄

接控制器Beeper控制端

D0

绿

韦根输出线D0

D1

白

韦根输出线D1

+12V

红

电源+12V

GND

黑

电源地线
